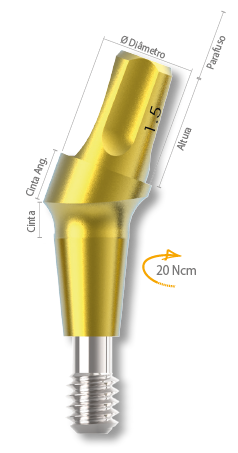

Pilar Ideale Angulado CM Prótese Cimentada/Parafusada

PILAR IDEALE ANGULADO CM PRÓTESIS CEMENTADA/ATORNILLADA

APLICACIÓN

Indicación para casos unitarios;
Indicado para prótesis cementadas o atornilladas;
Permite la instalación en cualquier posición debido a la ausencia del índice;
Angulado 17° (2 mm) y 30° (3 mm);
Diámetro: 3,3 y 4,5;
Altura: de 4,0 y 6,0;
Los pilares de 4,0 mm de altura permiten cementar la prótesis con total seguridad de retención, independientemente de su diámetro (3,3 o 4,5);
Correas 1,5, 2,5 y 3,5;
Puede ser aplicarse en implantes Cone Morse Convencional y Cone Morse AR Due Cone e Maestro;
Permite la rehabilitación de implantes con posición desfavorable, favoreciendo el paralelismo entre ellos o con dientes adyacentes;
Todos los diámetros y correas se pueden utilizar en cualquier diámetro de implantes Cono Morse y CM AR, facilitando la solución protésica;
Su principal indicación es para prótesis unitarias y puede utilizarse para prótesis múltiples;
En casos de prótesis múltiples, se requiere paralelismo;
Dispone de análogos, transferentes de moldeo (plástico) y casquillos de provisional atornillado (titanio) y fundición (plástico) correspondientes al diámetro y altura de los pilares;
Estos componentes no se pueden utilizar en implantes CM ST Cono Morse de 5 y 6 mm;
Para utilizar el Pilar Ideale como elemento atornillado, debe agregar 2 mm a la planificación, este aumento se refiere al uso del tornillo para fijar la corona;
Toque de instalación Pilar: 20 Ncm;
Instalación Pilar: Llave hexagonal n.o 7 – 1,17 mm;
Instalación Casquillo Atornillado (titanio o plástico): Llave hexagonal n.o 7 – 1,17 mm;
Las campanas de plástico no vienen con tornillos; Compra opcional de tornillos hexagonales y Torx; La cofia de titanio viene con un tornillo hexagonal de 1,17 mm para atornillar temporalmente o utilizar como tapón de cicatrización;
Torque de instalación para Casquillo cuando Prótesis Atornillada: 10 Ncm.

Diámetro x Altura x Correa
Correa	3,3×4	3,3×6	4,5×4	4,5×6
Angulado Correa Ángulo 17° (2 mm)
1,5 mm	25781	25787	25793	25799
2,5 mm	25783	25789	25795	25801
3,5 mm	25785	25791	25797	25801
Angulado Correa Ángulo 30° (3 mm)
1.5 mm	25805	25811	25817	25823
2.5 mm	25807	25813	25819	25825
3.5 mm	25809	25815	25821	25827

Para implantes de 7 mm a 15 mm. CM / CM AR / CM 11,5° compatibles


Diámetro	Altura	Transfer Analógico	Transfer Digital Exocad®	Análogo D/Y	Casquillo de Plástico C/P AR	Casquillo Titanio P AR	Tornillo Casquilllo Hexagonal	Tornillo Casquillo Torx	Túnel Check Prótesis CM
Ø 3.3 mm	4 mm	29190	30789	31518	25849	25861	4763	30131	20701
Ø 3.3 mm	6 mm	29191	30791	31519	25852	25864
Ø 4.5 mm	4 mm	29192	30793	31520	25855	25866
Ø 4.5 mm	6 mm	29193	30795	31521	25858	25868

SECUENCIA DE APLICACIÓN

	PILAR	INSTALACIÓN	CICATRIZACIÓN / PROVISIONAL	TRANSFER	ANÁLOGO D/Y	CASQUILLO (ANALÓGICO)	ATORNILLADO	FINALIZACIÓN
Conjunto Selección CM	Angulado	Llave Hexagonal no 7 – 1.17 mm Curta \| Cód. 20626 Média \| Cód. 18685 Longa \| Cód. 20619	Casquillo Titanio Antirrotacional Atornillada (Provisional/ Tapón de Cicatrización)	ANALÓGICO		Casquillo de Plástico Antirrotacional Cementado o Atornillada (Laboratorio Analógico)	Tornillo Casquillo (Atornillado) Tornillo Hexagonal 1,17 mm Cód. 4763	Elemento Cementado (Cementación) Elemento Atornillado Llave n.o 7
Conjunto Selección CM	Angulado			DIGITAL EXOCAD®			Tornillo Torx T6 1,4 x 2,7mm Cód. 30131	Llave Torx T6
